Practica Ubiquiti

-
Empezamos por abrir el centro de  redes y recursos compartidos y en propiedades de la tarjeta de red en IPv4 le cambiamos a IP dinámica(DHCP)



Accedemos al router a través del navegador con la IP 192.168.1.1 y a través de putty



 Entramos en el CMD y con ipconfig miramos la IP dinámica que nos dio el router. Como podemos verificar en la imagen nos atribuyo la primera IP de su rango DHCP que iba del 192.168.1.6 a 192.168.1.254

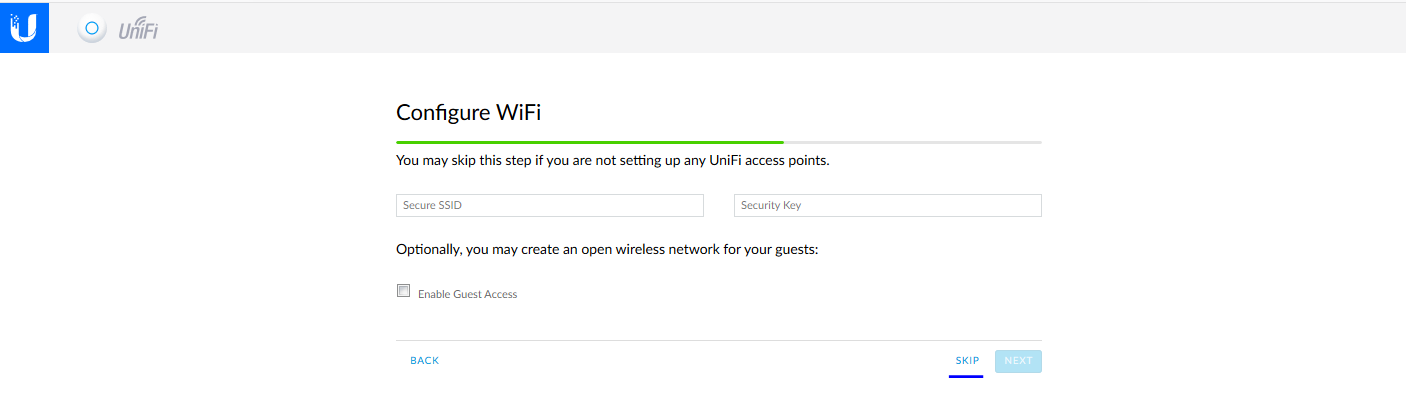

Instalamos el software de unifi controller y configuramos el router








Después actualizamos el router y el switch que vamos a controlar

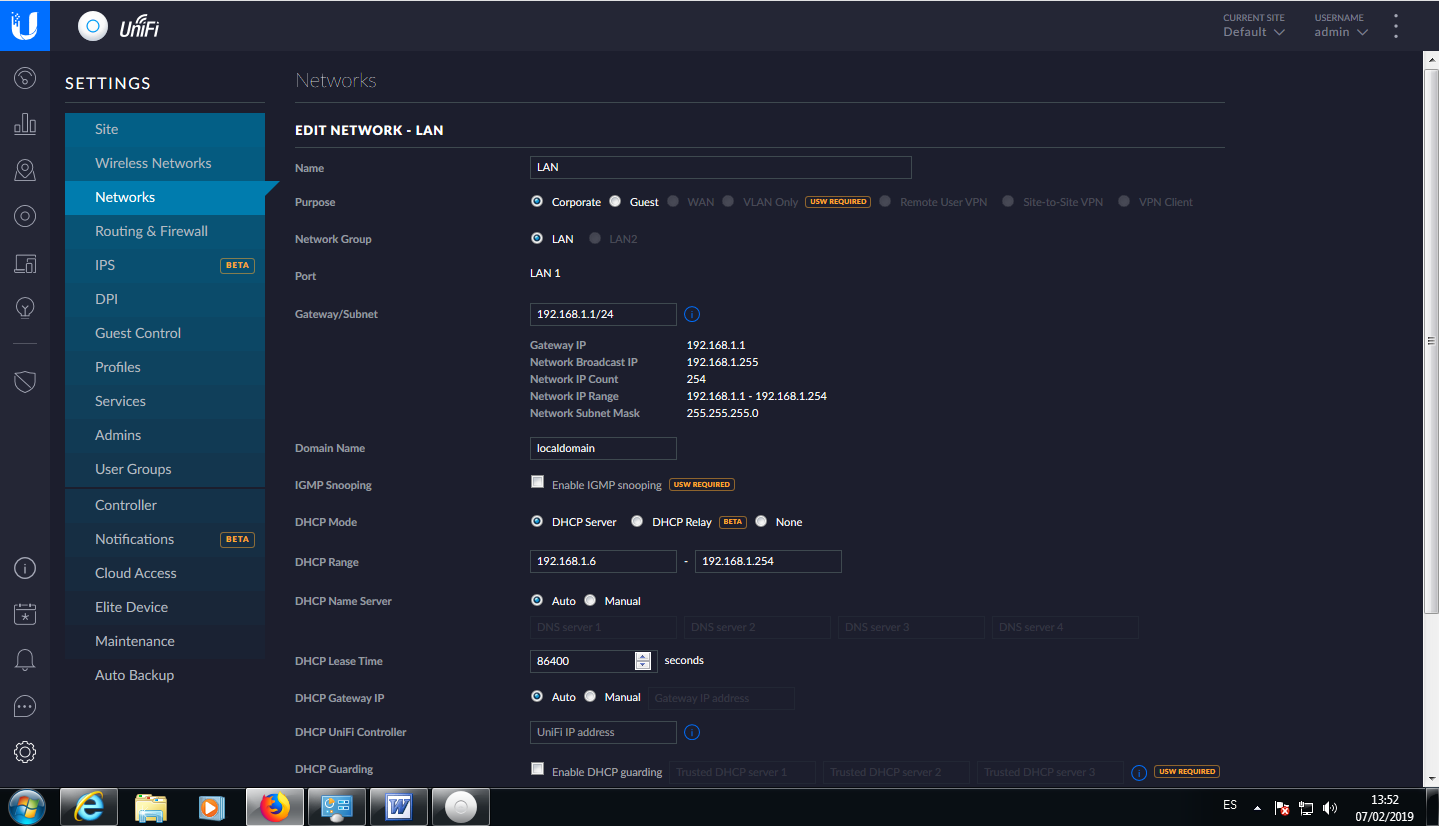

Configuramos la LAN (networks -> edit LAN) a través de unifi controller






Verificamos como podemos configurar un puerto PoE(en devices > switch > puertos off) y deshabilitamos todos los puertos PoE




Adoptamos el punto de acceso





Configuramos las IPs del router(WAN y LAN) switch y punto de acceso a estáticas y un rango DHCP al router para que pueda asignar IPs a los aparatos que se quieran conectar


Como podemos verificar en la imagen el router ya tiene la IP estática(LAN) de 10.12.0.1 y el switch y punto de acceso le fue atribuida una IP del rango DHCP y a la derecha de la imagen podemos ver que ya estamos configurando la IP del switch

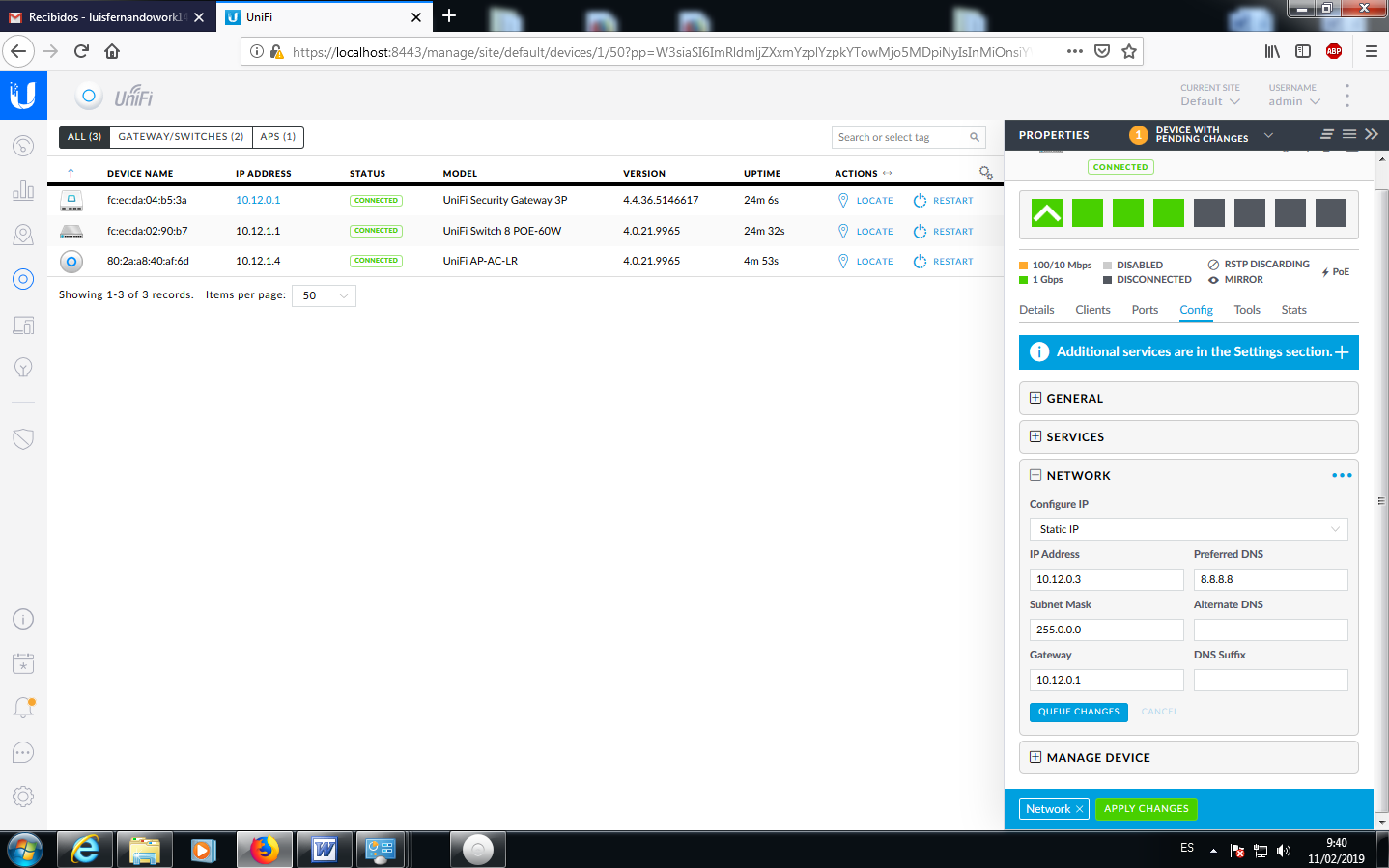

En esta imagen podemos verificar como ya esta el switch con su IP fija y a la derecha estamos configurando la del punto de acceso


Verificamos que todas están adoptadas correctamente cada uno con su IP predeterminada en clase


Configuramos nuestros equipos con IPs estáticas y en la misma red con el numero del ordenador de clase en mi caso 10.12.0.102 y mi compañera 10.12.0.101


Creamos y configuramos redes wifis(G1_wifi y G1_visitas) y accedemos con nuestro dispositivo




Aqui vemos como el telefono descrube las wifis y se conecta y obtiene IPs






Cambiamos el canal de nuestro punto de acceso al 1 para no colapsar con los demás

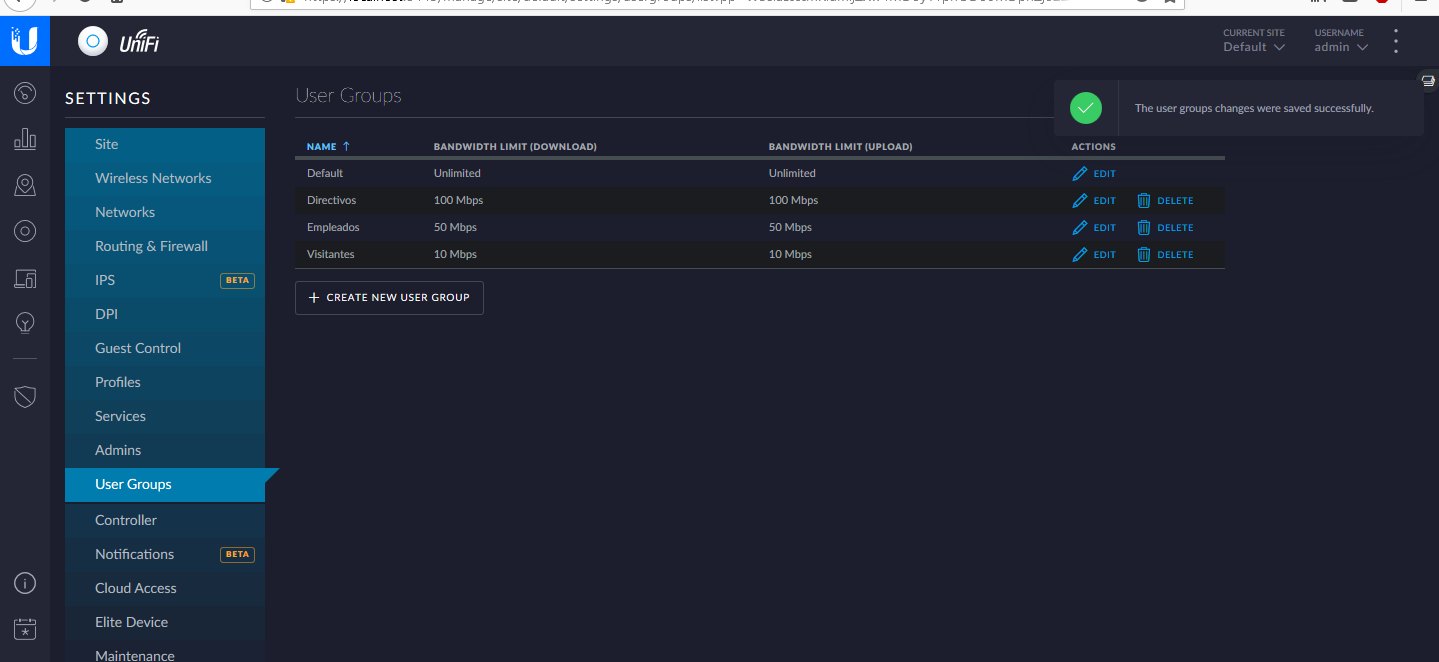

Posteriormente creamos grupos de LAN acediendo a setting > user groups > create new user groups y creamos grupo directivos, empleados y visitantes.




Después configuramos las IPs, rango de IPs, etc de cada grupo accediendo a setting > networks > creat new network y les llamamos V10_visitas, V20_directivos y V30_empleados.

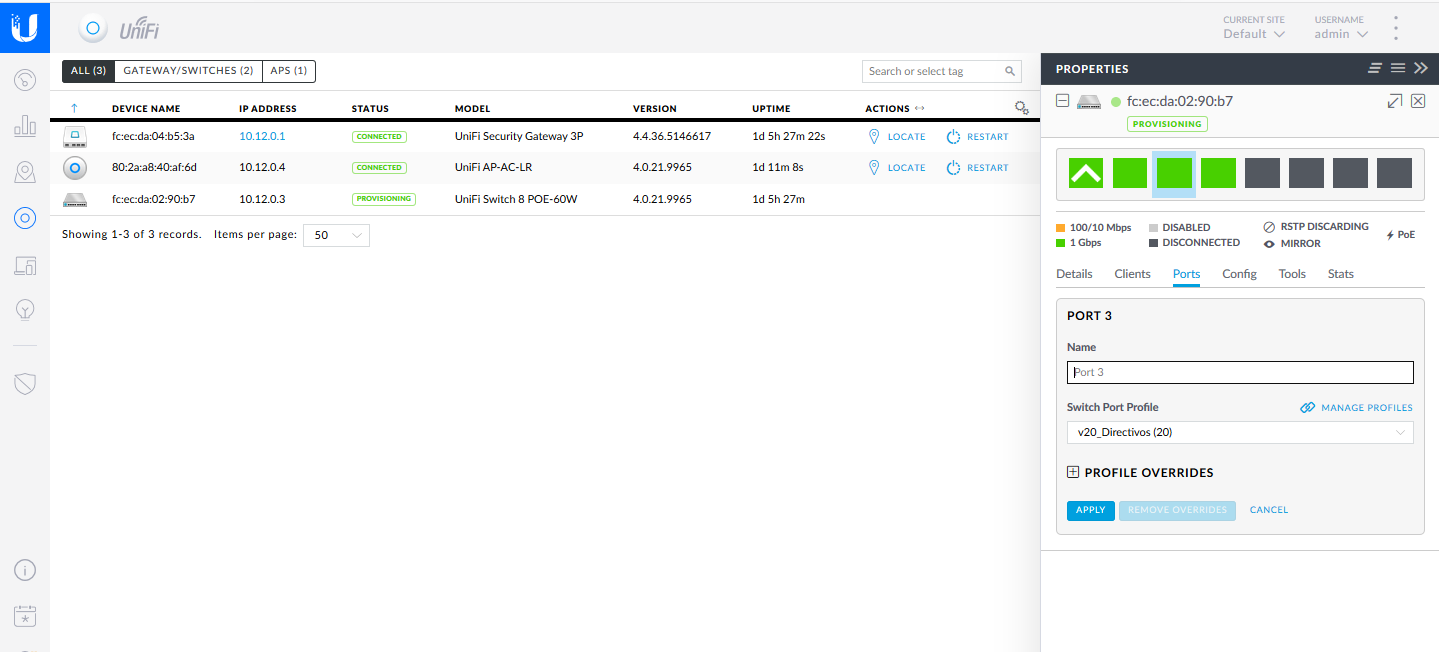

Después asignamos un grupo al puerto 3 y puerto 4 donde están conectados los equipos del grupo 1 accediendo a dispositivos > switch > puerto > switch port profiles, al puerto 3 le asignamos el grupo directivos y al puerto 4 empleados.



Creamos otras redes VLANs independientes para Directivos, Empleados y Visitas.
Con objeto o destino corporativo se crean nuevas interfaces en la cara LAN del router, se comporta como varios routers virtuales.


v10_Visitas



v20_Directivos


v30_Empleados


Perfil de puerto combinado para puerto del punto de acceso con varias VLANs


Asignación de varias VLANs en un puerto del switch para el punto de acceso inalámbrico.


Redes inalámbricas y sus configuraciones.
SSIDs: G1_WiFi, G1_Visitas y G1_Empleados.

G1_WiFi


G1_Visitas



G1_Empleados
